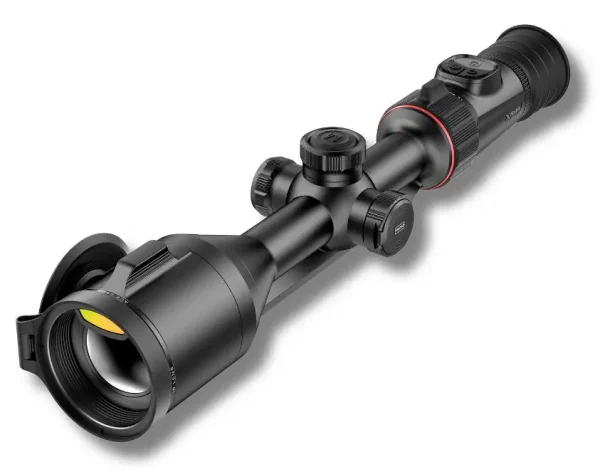

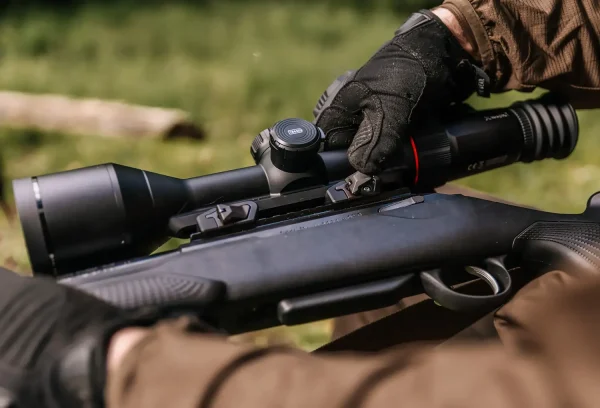

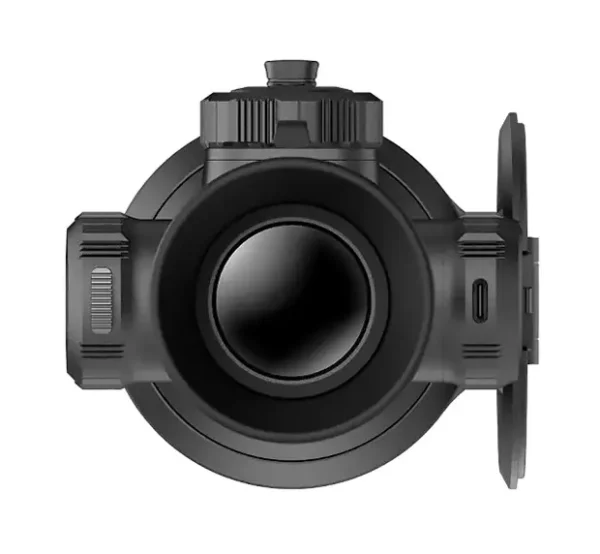

NOCPIX ACE RM S60R LRF — тепловизионный прицел для детального наблюдения

NOCPIX ACE RM S60R LRF предназначен для пользователей, которым требуется высокая детализация теплового изображения, большой объектив и возможность измерять дистанцию непосредственно через прицел. В основе модели используется тепловой сенсор разрешением 1280×1024 пикселя с размером пикселя 12 мкм и заявленной производителем чувствительностью NETD ≤15 мК.

Важная особенность версии ACE RM — не только характеристики сенсора и оптики, но и конструкция ACE Rail Mount. Прицел устанавливается на планку, а сама система позволяет регулировать положение прибора относительно оружия и настраивать удобное положение окуляра.

Конфигурация S60R сочетает сенсор высокого разрешения с объективом 60 мм F1.0. При этом производитель указывает диапазон увеличения 2–24×, встроенный LRF с дальностью измерения до 1200 метров и поддержку баллистических расчётов.

Кому подойдёт NOCPIX ACE RM S60R

ACE RM S60R рассчитан прежде всего на пользователей, которым важна детализация теплового изображения и возможность работать с увеличением. Сенсор 1280×1024 позволяет получить больше информации о тепловой сцене по сравнению с приборами с меньшим разрешением, а объектив 60 мм ориентирован на работу с увеличением и наблюдение на значительных дистанциях.

Модель имеет смысл рассматривать для задач, где одновременно важны:

• высокое разрешение теплового сенсора;
• детализированное изображение цели и окружающей обстановки;
• большой объектив 60 мм с относительным отверстием F1.0;
• широкий диапазон увеличения;
• измерение дистанции встроенным дальномером;
• баллистические функции;
• возможность гибко настроить положение прицела на планке.

Матрица 1280×1024 и NETD ≤15 мК

Одна из главных особенностей NOCPIX ACE RM S60R — тепловой сенсор разрешением 1280×1024 с размером пикселя 12 мкм.

Высокое разрешение особенно важно при увеличении изображения. Чем больше деталей формирует сенсор, тем больше информации остаётся в изображении при переходе к увеличенным масштабам. Поэтому разрешение матрицы имеет значение не только для общей «чёткости» картинки, но и для работы с удалёнными объектами.

Показатель NETD ≤15 мК характеризует чувствительность сенсора к небольшим температурным различиям. На практике это один из параметров, который следует учитывать при оценке способности прибора отображать слабые температурные контрасты. Однако итоговое качество изображения зависит не только от NETD, но и от объектива, обработки сигнала, погодных условий и температурного контраста между целью и фоном.

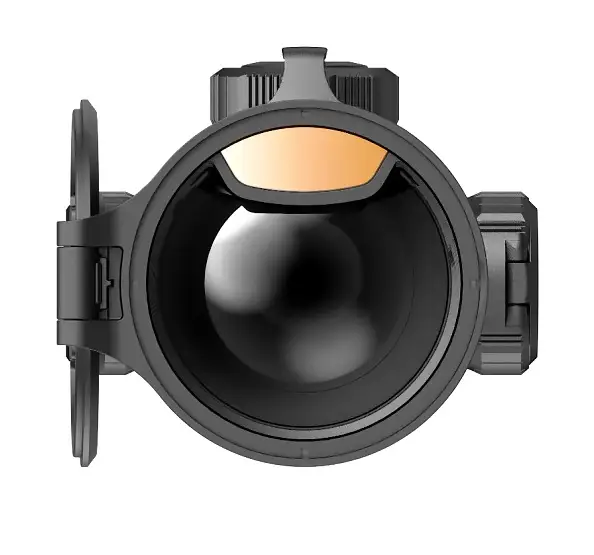

Объектив 60 мм F1.0

В NOCPIX ACE RM S60R используется объектив с фокусным расстоянием 60 мм и относительным отверстием F1.0.

Больший объектив позволяет собрать больше теплового излучения и сформировать изображение, ориентированное на детальное наблюдение. Производитель также указывает, что увеличенный объектив пропускает примерно на 20% больше света к сенсору по сравнению с меньшей оптикой серии.

Поле зрения модели составляет 14,7° × 11,7°, что соответствует примерно 26 × 21 м на дистанции 100 м. Это важный параметр при выборе: относительно широкое поле зрения упрощает контроль окружающей сцены, тогда как увеличение позволяет рассматривать отдельные участки изображения подробнее.

Увеличение 2–24×

NOCPIX ACE RM S60R имеет диапазон увеличения 2–24×. В него входит оптическое увеличение 1–3× и цифровое увеличение 2–24×.

Базовое увеличение 2× позволяет начать наблюдение с относительно широкого поля зрения. При необходимости пользователь может увеличить изображение для более подробного рассмотрения удалённого объекта.

При этом при использовании цифрового увеличения необходимо учитывать естественное снижение детализации при сильном увеличении. Поэтому наличие диапазона до 24× не означает, что максимальное увеличение будет одинаково эффективно в любых условиях. Практическое качество изображения зависит от дистанции, размера цели, погодных условий и исходной детализации сенсора.

Vision+ и AMOLED-дисплей 2560×2560

В ACE RM S60R используется система Vision+ с окулярным оптическим увеличением. Производитель указывает круглый AMOLED-дисплей размером 1,03 дюйма с разрешением 2560×2560 пикселей.

Окулярное увеличение отличается от обычного цифрового увеличения тем, что позволяет работать с изображением через оптическую часть окуляра, не увеличивая непосредственно изображение с помощью программного масштабирования. Для пользователя это означает возможность получить более комфортное визуальное восприятие изображения при работе с увеличением.

Лазерный дальномер LRF до 1200 м

NOCPIX ACE RM S60R LRF оснащён встроенным лазерным дальномером. Заявленная дальность измерения составляет до 1200 метров.

Дальномер полезен в ситуациях, когда визуальной оценки расстояния недостаточно. Полученное значение дистанции также используется при работе с баллистическими функциями прибора.

Производитель указывает соосное оптической оси расположение дальномера. Это позволяет измерять дистанцию непосредственно из прицела без установки отдельного дальномера.

Баллистический калькулятор

В ACE RM S60R предусмотрена поддержка баллистических расчётов. В актуальной версии программного обеспечения производитель также указывает увеличение максимальной дистанции баллистического расчёта до 1999 метров.

При этом результат расчёта зависит от корректности введённых параметров и фактических характеристик используемой системы. Поэтому баллистические функции не заменяют пристрелку и проверку настроек на практике.

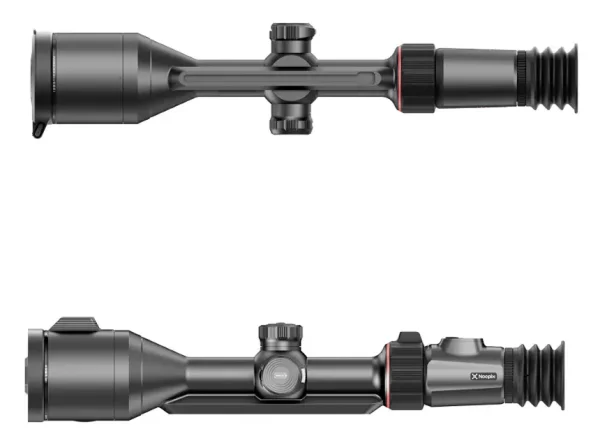

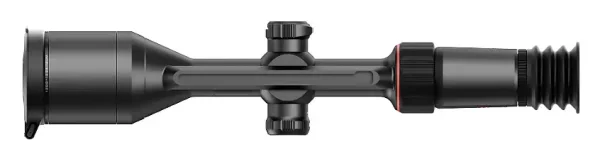

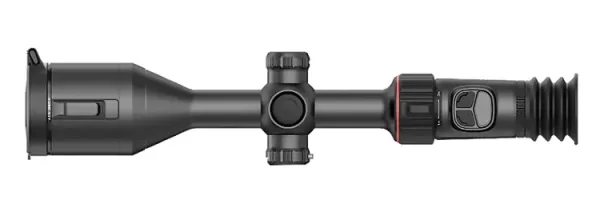

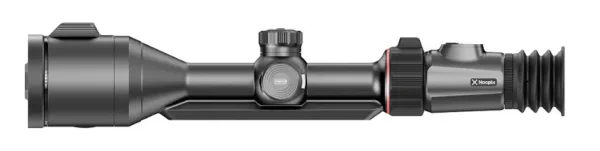

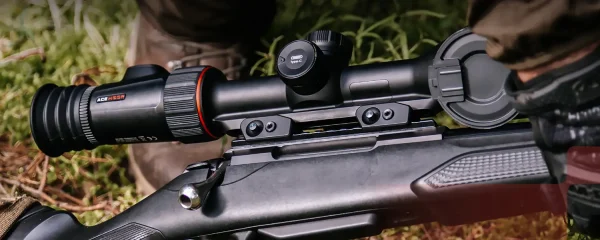

ACE Rail Mount — рельсовая система крепления

Обозначение RM в названии модели связано с системой ACE Rail Mount. В отличие от традиционного крепления через кольца, здесь используется рельсовая конструкция.

Производитель выделяет несколько особенностей такого решения:

• регулировка положения прицела вперёд и назад;
• удобная настройка удаления выходного зрачка;
• упрощённое горизонтальное выравнивание;
• жёсткая конструкция крепления;
• возможность адаптировать положение окуляра под конкретного пользователя.

Особенно полезной регулировка может быть при настройке положения прицела под конкретную винтовку и индивидуальную посадку стрелка. Перед покупкой необходимо проверить совместимость планки и конкретной конфигурации оружия с используемым креплением.

Reality+ — обработка теплового изображения

В прицеле используется фирменный алгоритм Reality+. Производитель описывает его как систему обработки изображения, которая снижает влияние температурных шумов окружающей среды и повышает контраст и детализацию изображения.

Это программная составляющая прибора, которая работает совместно с сенсором и оптической системой. Поэтому оценивать Reality+ корректнее как часть общей системы формирования изображения, а не как отдельную характеристику, определяющую качество прицела.

Дальность обнаружения NOCPIX ACE RM S60R

Производитель указывает дальность обнаружения до 3100 метров для цели размером 1,7 × 0,5 м при заданных условиях расчёта.

Важно правильно интерпретировать этот показатель. Дальность обнаружения не является дальностью уверенной идентификации. Обнаружение означает возможность зафиксировать наличие теплового объекта. Возможность определить, что именно находится в поле зрения, требует большей детализации и зависит от размера объекта, теплового контраста, температуры окружающей среды, влажности, осадков, растительности и других факторов.

Питание и автономность

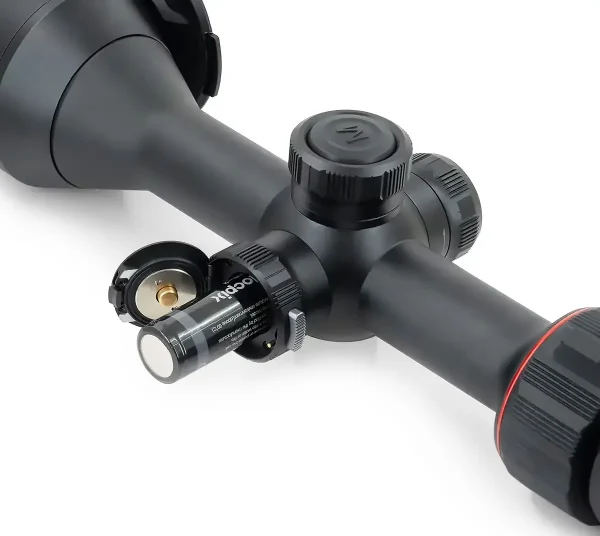

NOCPIX ACE RM S60R использует двойную систему питания: встроенный аккумулятор 4000 мА·ч и сменный аккумулятор 18650.

По данным производителя, максимальное время работы составляет около 6 часов при температуре 22 °C и указанных условиях испытаний. Фактическое время работы зависит от температуры, режима использования дисплея, частоты применения дальномера, записи видео и других функций.

Сменный аккумулятор 18650 позволяет продолжить работу после разряда основного источника питания при наличии заряженной запасной батареи.

Запись видео, память и Wi-Fi

Прицел поддерживает фото- и видеозапись с аудио. Для хранения данных предусмотрено 64 ГБ встроенной памяти.

Также поддерживается подключение по Wi-Fi и работа через приложение. Это позволяет использовать сетевые функции прибора для передачи и работы с сохранёнными материалами в рамках поддерживаемого производителем программного обеспечения.

Для каких условий подходит ACE RM S60R

Конфигурация с сенсором 1280×1024 и объективом 60 мм ориентирована на пользователей, которым требуется высокая детализация изображения и возможность наблюдать удалённые объекты с увеличением.

В зависимости от конкретной задачи прицел может рассматриваться для:

• наблюдения на открытой местности;
• работы на средних и больших дистанциях;
• поиска тепловых объектов в условиях низкой освещённости;
• детального наблюдения с увеличением;
• задач, где необходимо одновременно видеть тепловое изображение и измерять дистанцию;
• использования баллистических расчётов непосредственно в приборе.

Что учитывать перед покупкой NOCPIX ACE RM S60R

ACE RM S60R — специализированный прицел с большим 60-мм объективом, поэтому при выборе необходимо учитывать не только разрешение сенсора, но и предполагаемые дистанции и условия эксплуатации.

Если приоритетом является более широкое поле зрения и меньшие габариты оптической системы, стоит сравнить S60R с другими модификациями ACE RM. В линейке также представлена версия H50R с сенсором 640×512 и объективом 50 мм F0.9.

Если же основная задача — получение максимальной детализации тепловой сцены при работе с увеличением, конфигурация S60R с сенсором 1280×1024 и объективом 60 мм заслуживает отдельного рассмотрения.

Основные характеристики NOCPIX ACE RM S60R LRF

Характеристика	Значение
Модель	NOCPIX ACE RM S60R LRF
Тип прибора	Тепловизионный прицел
Разрешение сенсора	1280 × 1024 пикселя
Размер пикселя	12 мкм
NETD	≤15 мК
Частота кадров	50 Гц
Объектив	60 мм F1.0
Поле зрения	14,7° × 11,7°
Поле зрения на 100 м	26 × 21 м
Оптическое увеличение	1–3×
Диапазон увеличения	2–24×
Дальность обнаружения	до 3100 м*
Лазерный дальномер	до 1200 м
Баллистические расчёты	Поддерживаются
Дисплей	AMOLED
Разрешение дисплея	2560 × 2560 пикселей
Память	64 ГБ
Питание	Встроенный аккумулятор 4000 мА·ч + 18650
Максимальное время работы	до 6 часов при 22 °C*
Wi-Fi / приложение	Поддерживаются
Фото / видео / аудио	Поддерживаются
Диоптрийная настройка	-5…+5 D
Вес	около 1300 г
Крепление	ACE Rail Mount

* Паспортные значения производителя. Дальность обнаружения и автономность зависят от условий эксплуатации и методики измерения.

FAQ — вопросы о NOCPIX ACE RM S60R

Какое разрешение матрицы у NOCPIX ACE RM S60R?

Прицел оснащён тепловым сенсором разрешением 1280×1024 пикселя с размером пикселя 12 мкм и NETD ≤15 мК.

Какой объектив установлен в ACE RM S60R?

Используется объектив 60 мм с относительным отверстием F1.0.

Какое увеличение у NOCPIX ACE RM S60R?

Производитель указывает диапазон увеличения 2–24×. Оптическое увеличение составляет 1–3×, а общий диапазон достигается с использованием цифрового увеличения.

Есть ли в NOCPIX ACE RM S60R лазерный дальномер?

Да. Модель оснащена встроенным LRF с заявленной дальностью измерения до 1200 метров.

Есть ли баллистический калькулятор?

Да. Прицел поддерживает баллистические расчёты. В актуальной версии программного обеспечения максимальная дистанция баллистического расчёта была увеличена производителем до 1999 метров.

Чем ACE RM S60R отличается от обычного ACE S60R?

Главное отличие связано с системой крепления. ACE RM S60R оснащён рельсовой системой ACE Rail Mount, которая позволяет регулировать положение прицела на планке и настраивать положение окуляра. При выборе необходимо учитывать совместимость крепления с конкретной системой установки.

Какое время работы у NOCPIX ACE RM S60R?

Производитель указывает до 6 часов работы при температуре 22 °C. Прицел использует встроенный аккумулятор 4000 мА·ч и сменную батарею 18650. Фактическая автономность зависит от температуры и интенсивности использования функций прибора.

Какова дальность обнаружения NOCPIX ACE RM S60R?

Заявленная производителем дальность обнаружения составляет до 3100 метров при определённых условиях и размере цели. Этот показатель нельзя напрямую считать дальностью идентификации объекта.

Подойдёт ли ACE RM S60R для работы на большой дистанции?

Конфигурация с сенсором 1280×1024, объективом 60 мм и увеличением до 24× ориентирована на детальное наблюдение с увеличением. При выборе для конкретной дистанции необходимо учитывать размер цели, поле зрения и условия эксплуатации, а не только максимальное значение увеличения.

Подбор NOCPIX ACE RM S60R

NOCPIX ACE RM S60R сочетает сенсор 1280×1024, объектив 60 мм F1.0, низкий заявленный NETD, LRF до 1200 м, баллистические функции и рельсовую систему крепления ACE Rail Mount. Такая конфигурация требует подбора не только по характеристикам самого прибора, но и по предполагаемой дистанции работы, размеру цели и используемой системе крепления.

Если вы выбираете между несколькими моделями NOCPIX и не уверены, какой вариант лучше соответствует вашей задаче, специалисты Top Target помогут сравнить характеристики и подобрать подходящую конфигурацию.

Оставьте заявку или позвоните в Top Target, чтобы уточнить характеристики, наличие и совместимость крепления.
