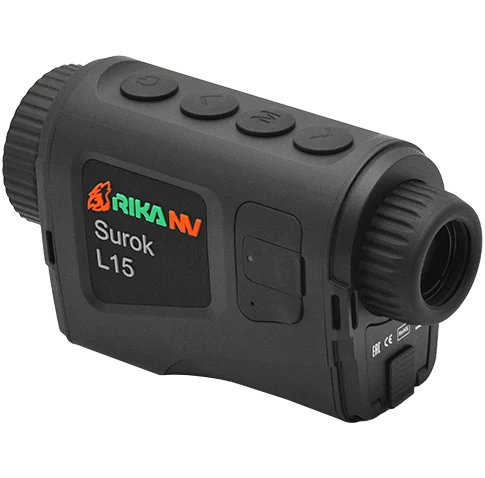

RikaNV Surok L15

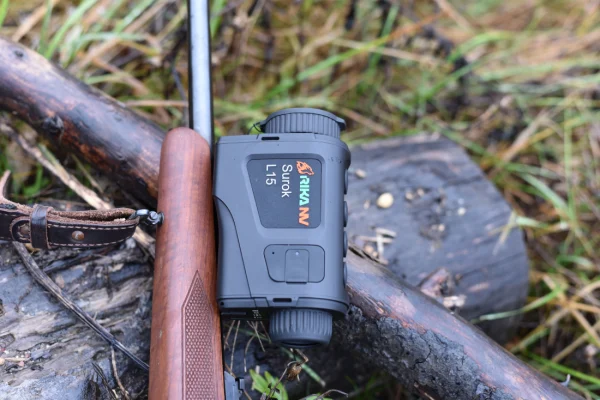

Тепловизионная камера RikaNV Surok L15 с функцией видеозаписи — компактная модель на матрице 256×192 пикселей с шагом 12 мкм и сверхсветосильным объективом 15 мм F/0.9. Модель ориентирована на ближнее и среднее наблюдение в густом лесу, в подлеске и на коротких просеках, на тактические задачи в условиях слабого теплового контраста и в межсезонье, когда ровный фон ограничивает работу более тёмной оптики.

Главная инженерная особенность L15 — апертура F/0.9: это за пределами типового диапазона массовой тепловизионной оптики, конструктивное достижение, требующее сложной оптической схемы и качественной полировки. На системном уровне такая светосила в связке с алгоритмами обработки компенсирует относительно компактный сенсор 256×192 пикселей при низких контрастах сцены.

В основе камеры — неохлаждаемый микроболометр на оксиде ванадия (VOx). Это решётка терморезисторов, реагирующих на собственное длинноволновое ИК-излучение сцены: тёплое тело зверя, прогретая земля, нагретые камни на солнце дают разный сигнал, который преобразуется в электрический ток и далее в тепловую картинку. Неохлаждаемая VOx-матрица не требует криогенной системы, запускается мгновенно, не имеет движущихся частей и обеспечивает ресурс десятки тысяч часов — стандарт современной гражданской тепловизионки.

Разрешение 256×192 пикселей при шаге 12 мкм — массовый сегмент по физическому размеру матрицы, рассчитанный на компактный лёгкий формат и базовый сценарий обнаружения. Для уверенного обнаружения зверя в полный рост на рабочих дистанциях тепловизора этого разрешения достаточно; для надёжной идентификации на пределе кратности корректнее искать другой ракурс или сокращать дистанцию — цифровой зум интерполирует существующие пиксели и не добавляет новой информации.

Системная тепловая чувствительность — NETD не более 25 мК. По шкале практических ориентиров для класса 40 мК — массовый сегмент, 25 мК — уверенная работа при низком контрасте (туман, дождь), а ≤18 мК — порог различимости теплового следа зверя в сложных условиях. Значение 25 мК ставит Surok L15 в зону уверенной работы при низком контрасте, а сверхсветосильный объектив F/0.9 дополнительно компенсирует тепловую чувствительность тракта по сравнению с менее светосильной оптикой того же класса матрицы.

Спектральный диапазон 8–14 мкм — рабочая полоса LWIR, в которую по закону Вина приходится максимум собственного теплового излучения объектов при земных температурах и которая лучше проходит через атмосферную дымку и лёгкий дождь, чем коротковолновый MWIR. Частота 50 Гц обеспечивает плавное отслеживание бегущего зверя без шлейфа и смаза при панорамировании.

Паспортная дальность обнаружения — 750 м. По критерию Джонсона распознать вид крупного зверя при хорошем тепловом контрасте можно ориентировочно на 350–400 м, идентифицировать конкретную особь — около 250 м. Цифры справедливы для холодного сухого утра или ночи с разницей температур тела и фона более 5 °C; в тумане и летним днём с прогретой землёй дальность падает в 1.5–3 раза. Для короткофокусного тепловизора это рабочий диапазон под ближнюю охоту с подхода, контроль номерных линий и наблюдение в густом подлеске.

Объектив 15 мм с относительным отверстием F/0.9 — это серьёзное оптическое решение. По формуле освещённости поток пропорционален 1/F², и относительно более распространённого F/1.4 такая оптика собирает в 2.4 раза больше теплового излучения; относительно F/1.0 — на четверть больше. Поддерживать F/0.9 на серийной оптике сложно: требуется крупный апертурный диаметр относительно фокусного, продуманная схема с минимальной кривизной поля, качественная полировка линз. Это даёт ощутимый выигрыш в сценариях с минимальным тепловым контрастом — в межсезонье, в дождь, при выровненной температуре зверя и фона.

Поле зрения 11.7°×8.8° — рабочий поисковый сектор. На дистанции 100 м кадр охватывает 20.4 × 15.4 м, на 50 м — вдвое меньше, на 200 м — вдвое больше. Базовая кратность 2.2× согласована с угловым размером пикселя сенсора 256×192 и угловым разрешением дисплея. Цифровой зум плавно регулируется в диапазоне ×1.0–×4.0; до ×2 от базовой работает чисто, на максимуме заметна интерполяция — режим оправдан для уточнения вида цели после её обнаружения.

Удаление выходного зрачка 40 мм — увеличенное значение под комфортное наблюдение в очках, маске, балаклаве или зимней шапке без эффекта виньетирования. Выходной зрачок 6 мм — крупный диаметр пучка из окуляра, благодаря которому глаз быстро ловит картинку при смещении головы относительно оптической оси, что критично при наблюдении в динамике и в зимних рукавицах. Диоптрийная коррекция ±5 D закрывает большинство случаев близорукости и дальнозоркости.

AMOLED-матрица 1024×768 пикселей, диагональ 0.39 дюйма. AMOLED для тепловизора предпочтителен над LCD: истинный чёрный фон, высокий контраст между белым тепловым силуэтом и тёмной сценой, быстрый отклик без смазывания при панорамировании. Запас разрешения над сенсором 256×192 — четырёхкратный, что обеспечивает читаемое изображение без видимой пикселизации матрицы и комфортный цифровой зум.

Семь тепловых палитр — расширенный набор относительно базового: White Hot, Black Hot, Red Hot, Hot Spot, плюс палитры расширенного динамического диапазона типа Iron Bow и Rainbow. На ровном снегу удобнее работать в Black Hot, в густом разнотравье и в лесу — в White Hot и Red Hot. Режимы изображения Forest и Target — пресеты усиления и шумодавления под доминирующий тип сцены: Forest сглаживает шум на пёстром фоне, Target ужесточает контраст под точечную цель.

EIS (Electronic Image Stabilization) — электронная стабилизация, компенсирующая мелкое дрожание при наблюдении с рук. На высоких кратностях с цифровым зумом эффект особенно заметен.

Heat Track — автоматическое выделение и сопровождение самой тёплой точки в кадре маркером. На пёстром фоне густого ельника или в подлеске Heat Track ускоряет первичный контакт с целью. Алгоритм работает по пику гистограммы и может цепляться за случайные нагретые объекты — прогретый солнцем камень, выхлоп автомобиля, костёр на дальнем плане; оператор подтверждает цель сам.

NUC (Non-Uniformity Correction) реализован в автоматическом и ручном режимах: автоматический срабатывает по таймеру и температурному дрейфу, ручной запускается оператором по сцене. Picture-in-Picture (PiP) выводит увеличенный фрагмент в верхней части кадра при сохранении исходного поля по периферии — для тепловизора это наблюдательный сценарий контроля сектора при разглядывании детали.

AI-измерение дистанции работает через ML-классификацию объекта: камера определяет вид зверя и по угловому размеру в кадре оценивает расстояние. Точность ниже, чем у лазерного дальномера, зато измерение бесшумное и не подсвечивает зверя лучом. Уведомления в реальном времени через сопряжённое мобильное приложение фиксируют события — детектирование движения, факт съёмки, низкий заряд батареи; полезно при дистанционном наблюдении (камера на штативе) и совместной охоте с разделением ролей.

Встроенная память 32 ГБ хранит фото и видео прямо в камере — при типовой плотности 100–150 МБ на минуту 1080p этого хватает на несколько выездов без выгрузки на ПК. Запись ведётся с наложением OSD (кратность, палитра, заряд, метаданные пишутся в кадр), микрофон фиксирует звук, локальный альбом с галерейным интерфейсом позволяет работать с материалом без подключения смартфона. Воспроизведение фото и видео доступно прямо на дисплее. Меню переведено на несколько языков, включая русский и английский.

USB Type-C обслуживает зарядку и передачу данных, обновление прошивки. Камера поддерживает режим точки доступа: формирует собственную WiFi-сеть, к которой подключается смартфон или планшет без сотовой связи и роутера, дальность связи в поле обычно 10–30 м в зависимости от препятствий.

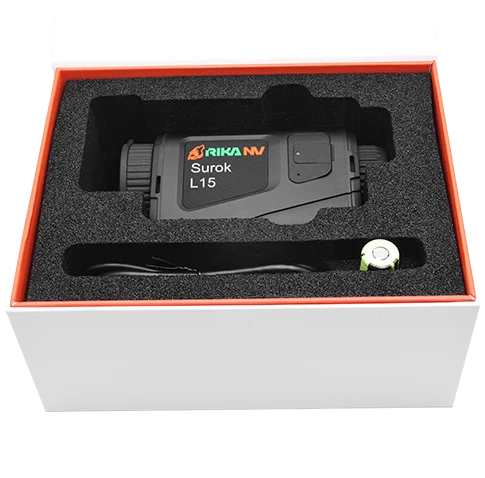

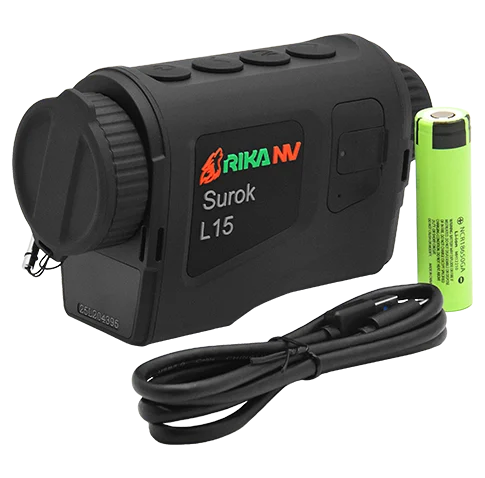

Камера работает от съёмного литий-ионного аккумулятора формата 18650. Съёмный формат принципиально важен для полевого использования: на сильном морозе или в длинной засидке оператор делает hot-swap — меняет севший элемент на запасной за десяток секунд, не привязываясь к подзарядке через USB-C. Ёмкость стандартного 18650 даёт паспортные 10 часов непрерывной работы при +20 °C без активной точки доступа и без видеозаписи; на полевую оценку эту цифру принято делить на 1.5–2.

На морозе −20 °C литий-ионные элементы теряют 30–50 % ёмкости — общее свойство Li-ion-химии, не специфика модели. Полевой опыт это компенсирует парой запасных 18650 во внутреннем кармане куртки. С течением циклов аккумулятор постепенно деградирует и теряет ёмкость, поэтому рабочую партию имеет смысл периодически обновлять; качественные брендовые ячейки с защитной платой служат заметно дольше дешёвых.

Диапазон рабочих температур −20…+50 °C закрывает охотничий сезон средней полосы и юга России: при холодах ниже −20 °C ограничивает обычно не сенсор, а аккумулятор. Класс защиты IP67 — пыленепроницаемость и кратковременное погружение до 1 м на 30 минут, что покрывает любую охотничью погоду: ливень, снегопад, переход через мелкий ручей.

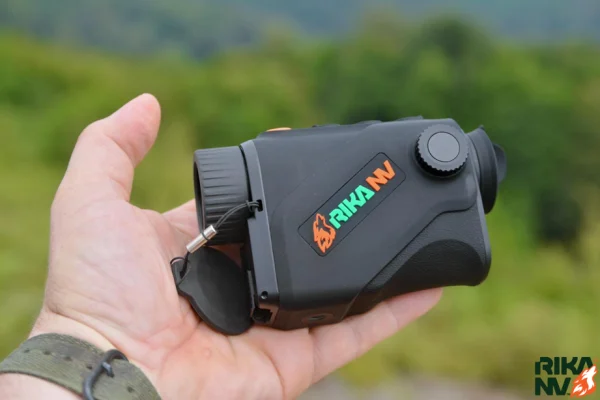

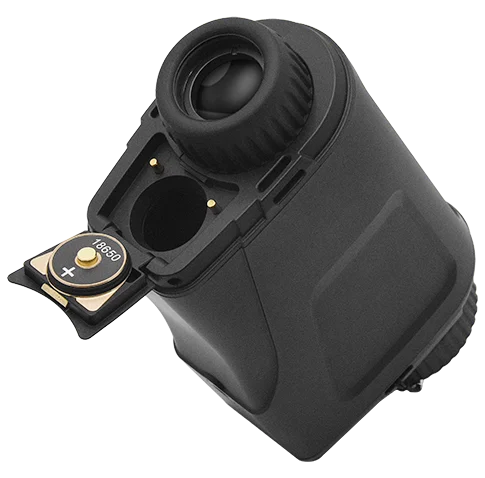

Масса 370 ± 5 г при габаритах 148×52×86.5 мм — компактный формат с отдельным аккумуляторным отсеком под 18650. Конструктивно тяжелее версий с несъёмным элементом, но легче длиннофокусных моделей того же поколения. Подходит для длительного ношения в нагрудном кармане, на ремне или в подсумке тактического жилета.

Тепловизионный микроболометр реагирует на ИК-излучение в диапазоне 8–14 мкм. Прямое наведение объектива на солнце, сварочную дугу, открытое пламя на близкой дистанции, лазерные источники или другие мощные тепловые излучатели создаёт на матрице тепловую нагрузку в тысячи раз выше рабочего диапазона. Локальный перегрев пикселей VOx ведёт к необратимому разрушению чувствительного слоя — на матрице появляются постоянные мёртвые зоны в форме характерного пятна, которое не убирается ни калибровкой, ни прошивкой.

Запрещено:

• наводить объектив на солнце со снятой защитной крышкой и оставлять камеру под прямыми солнечными лучами объективом вверх;
• направлять камеру на сварочную дугу, открытое пламя костра или прожектор на близкой дистанции;
• наводить на работающие лазерные источники, включая лазерные дальномеры.

Повреждение сенсора по причине нарушения этих правил не является гарантийным случаем. При обращении в сервисный центр факт термического повреждения однозначно устанавливается по характеру дефекта на матрице — камера также сохраняет диагностические логи, по которым считывается история температурных событий и причины повреждения.

На какой реальной дистанции L15 позволит обнаружить и распознать зверя?

Паспортная дальность обнаружения — 750 м по фигуре зверя в полный рост. По критерию Джонсона распознать вид крупного зверя (кабан, лось) при хорошем тепловом контрасте можно ориентировочно на 350–400 м, идентифицировать конкретную особь — около 250 м. В тумане или летним днём цифры падают в 1.5–3 раза.

Что даёт сверхсветосильный объектив F/0.9 на практике?

Оптика F/0.9 собирает в 2.4 раза больше теплового излучения, чем стандартная F/1.4, и на четверть больше, чем F/1.0. Это компенсирует базовое разрешение сенсора 256×192 при низких контрастах сцены — в утренней дымке, в осеннюю морось, при выровненной температуре зверя и фона. На стандартных условиях разница менее заметна, в сложных — критична.

Подходит ли камера для зимних охот в средней полосе России?

Да, рабочий диапазон −20…+50 °C закрывает сезон средней полосы. На сильном морозе автономность падает на 30–50 % из-за поведения Li-ion-аккумулятора. Съёмный формат 18650 решает это hot-swap-заменой на запасной элемент во внутреннем кармане — на этом класс L15 выигрывает у моделей с несъёмной батареей.

Можно ли использовать камеру как прицел?

Нет. Surok L15 — тепловизионная камера для наблюдения и поиска. У него нет прицельной марки, нет крепления к Picatinny / Weaver и нет сертификации по энергии отдачи.

Чем L-серия отличается от ALFA-серии?

Главные отличия: L-серия использует сенсор 256×192 пикселей (ALFA — 384×288), но компенсирует его сверхсветосильной оптикой F/0.9 и съёмным аккумулятором 18650 формата для hot-swap-замены в поле. Уровень NETD у L15 — 25 мК (массовая зона), у M-моделей ALFA — 20 мК (вплотную к нижнему порогу). По дальности обнаружения L15 (750 м) равен ALFA M15 (тот же объектив 15 мм). Выбор между сериями — по приоритетам: ALFA даёт лучшее разрешение и системный NETD, L-серия — более ёмкую оптику и съёмный аккумулятор.

Как долго камера работает на одном заряде?

Паспортные 10 часов от одного 18650 — при +20 °C без активной точки доступа и без видеозаписи. В реальном поле — 5–7 часов с записью и WiFi, на морозе −20 °C — ещё на треть-половину меньше. Запасной аккумулятор и hot-swap решают вопрос автономности на двухдневном выезде.

Работает ли камера в дождь и туман?

Да. Корпус с классом IP67 переносит ливень и кратковременное погружение до 1 м. Тепловое наблюдение в LWIR-диапазоне принципиально хорошо проходит через дымку и лёгкий дождь по физике распространения волны. В густом тумане и при ровном тепловом фоне дальность падает — это свойство атмосферы, а не камеры.

Можно ли подключить камеру к смартфону?

Да, через режим точки доступа. Камера сама создаёт WiFi-сеть, к которой подключается телефон без сотовой связи и без внешнего роутера. Через приложение доступны просмотр трансляции, выгрузка фото и видео, управление основными режимами съёмки и приём уведомлений в реальном времени о событиях съёмки.

Записывает ли камера звук вместе с видео?

Да, встроенный микрофон пишет аудио в один файл с видеопотоком. Запись OSD на видео включается отдельной настройкой и пишет кратность, палитру и заряд прямо в кадр.
