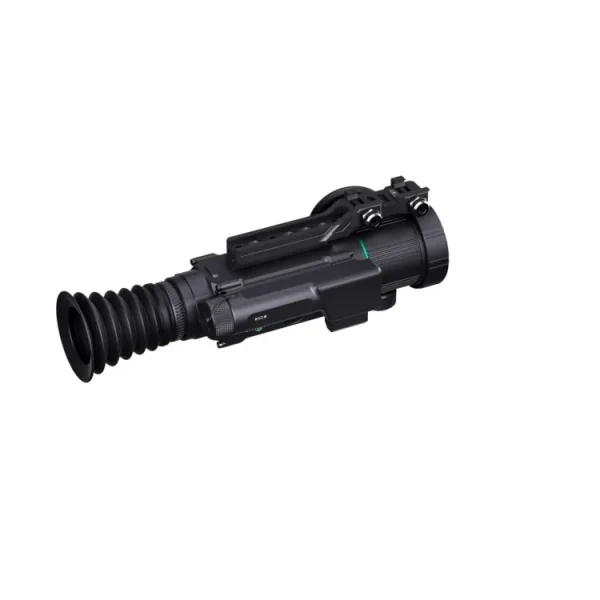

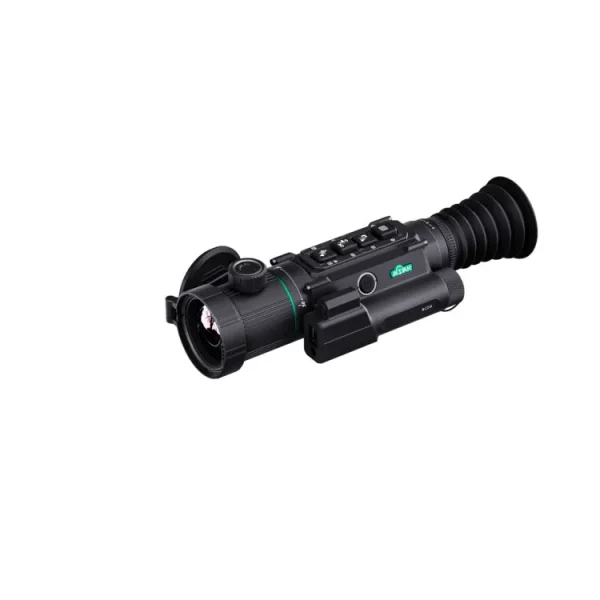

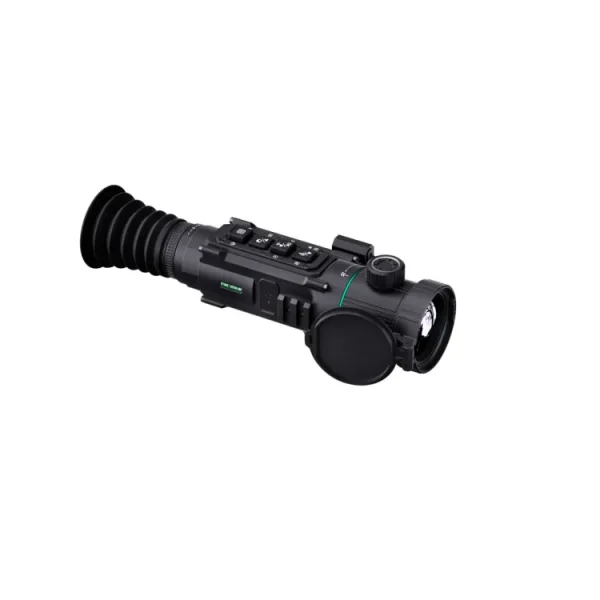

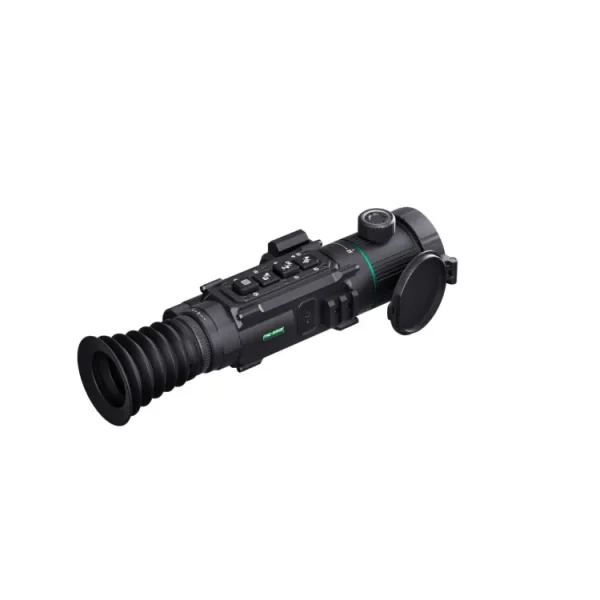

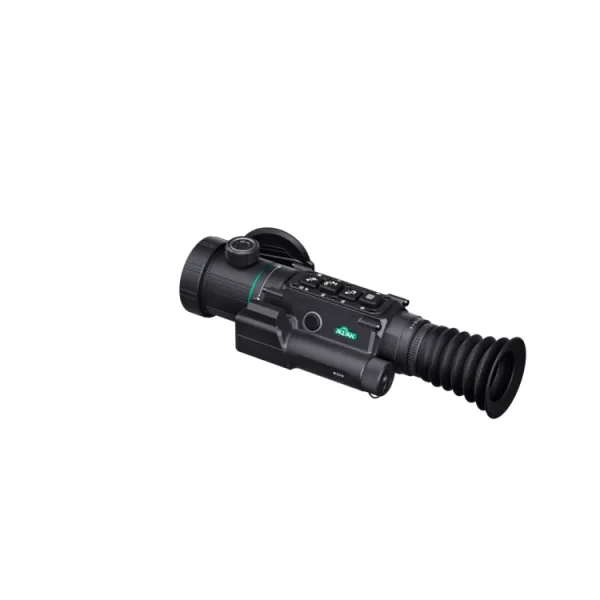

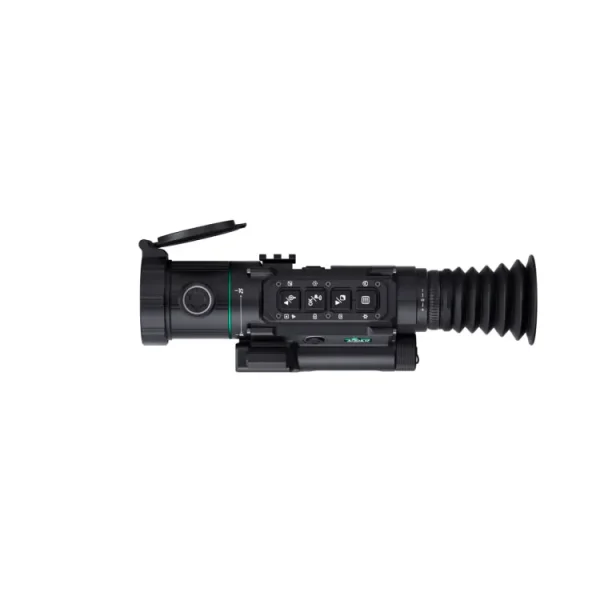

Тепловизионный прицел ATAK ET36Z-2550LRF (с дальномером и креплением Picatinny)

Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi, micro HDMI и USB-C.

ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.). Это может привести к повреждению сенсора.

Назначение

ATAK ET36Z-2550LRF — тепловизионный охотничий прицел с переменным фокусным расстоянием F25 мм/F50 мм: позволяет оперативно, без смены прибора и цифрового зума, переключаться от поисково-обзорных наблюдений к детальному изучению выбранной цели. Лазерный дальномер и калькулятор с автобаллистикой повышают эффективность стрельбы на заданной дистанции.

С рук / со штатива может использоваться для круглосуточных наблюдений за тепловыми объектами, включая БПЛА, выявления температурных аномалий, источников возгорания и утечек тепла, технического и промышленного контроля, охраны территории, поисково-спасательных работ.

Ключевые отличия моделей ET36

• ET36-50LRF: NETD<20 мК, дисплей IPS 800×800, увеличение 2,5x, до 5 ч автономной работы.
• ET36Q-50LRF: NETD<18 мК, дисплей OLED 1920×1080, увеличение 2,9x, до 8 ч автономной работы.
• ET36Z-50LRF: NETD<20 мК, дисплей IPS 800×800, переменная оптическая кратность 1,3x (F25 мм)/2,5x (F50 мм), до 6 ч автономной работы.

Особенности

• Матрица 640×512 (12 мкм, 50 Гц, NETD<20 мК).
• Объектив с переменным фокусным F25 мм/F50 мм.

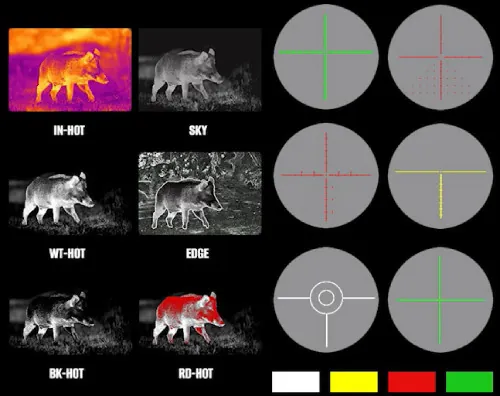

• Дисплей IPS 800×800. 3 режима, 6 палитр.
• Увеличение 1,3x/2,5x. Цифровой зум x2/x4/x6/x8.
• 6 сеток по 4 цвета. Настраиваемые профили пристрелки.
• Лазерный дальномер (до 1000 м). Автобаллистика.
• Режимы PiP, Hot Track. Гироскоп, электронный компас.
• Съемка фото/видео со звуком на карту microSD до 128ГБ.
• До 6 ч от аккумулятора 21700. USB-C. Wi-Fi. Micro HDMI.
• Стойкость к отдаче до 6000 Дж. Защита IP67.
• Планка для аксессуаров. Удаление вых. зрачка 100 мм.
• Крепление на планку Picatinny (небыстросъемное).

Описание

Качество изображения

Сочетание матрицы, экрана и встроенных режимов рассчитано на эффективную работу на разных дистанциях в условиях ограниченной видимости (темнота, туман, дождь, растительность).. Матрица 640×512 NETD <20 мК информативнее, чем 384-я матрица с NETD <25-40 мК: отображает больше мелких деталей, лучше различает слабые тепловые контрасты внутри объекта и между объектом и фоном. Дисплей IPS 800×800 показывает плавную круглую картинку (как у дневной оптики) и позволяет полноценно использовать оба фокусных F25 и F50. 3 режима сцены и 6 цветовых палитр оптимизируют изображение под конкретные погодные условия, местность, фон и восприятие охотника.

Два фокусных — два сценария охоты

Объектив с переменным фокусным расстоянием F25 мм/F50 мм — это как два разных теплоприцела в одном корпусе. С фокусным F25 мм обеспечивается увеличение 1,3x, широкое поле зрения 14°x14° и дальность обнаружения до 1200 м. Подходит для быстрого поиска и наблюдений по нескольким направлениям, контроля периметра и охоты на малых дистанциях в условиях сложного рельефа за подвижными целями. Цель обнаружена — вручную переключаемся на F50 мм: увеличение возрастает до 2,5×, поле зрения сужается, а заявленная дальность обнаружения увеличивается до 2600 м. Цель показана крупнее и детальнее — и это без цифрового зума и с сохранением исходного качества картинки. С такими параметрами удобно работать на средних и дальних дистанциях, с вышки/в засидке и на открытой местности.

Функции

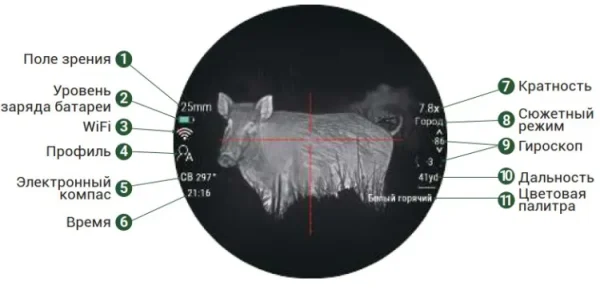

• Лазерный дальномер измеряет расстояние до цели до 1000 м. Баллистический калькулятор с функцией автокалибровки считает компенсирующую поправку для конкретного боеприпаса с учетом параметров пристрелки и фактической дистанции, измеренной дальномером.
• Электронный компас показывает азимут, гироскоп контролирует угол наклона и завал горизонта.
• Отслеживание самой горячей точки (Hot Track) позволяет быстро найти и отследить зверя в поле зрения на любом фоне.
• «Картинка в картинке» (PiP) показывает центр крупным планом без потери общего контекста/обзора.




• Рекордер с функцией «Автоматическая запись выстрела» фиксирует наблюдение, пристрелку и саму охоту — для последующего анализа ситуации и техники стрельбы, а фото и рилсами с аудио комментариями можно поделится в соцетях и на форумах. Файлы пишутся на съемную карту microSD объемом до 128 ГБ (в комплект не входит).

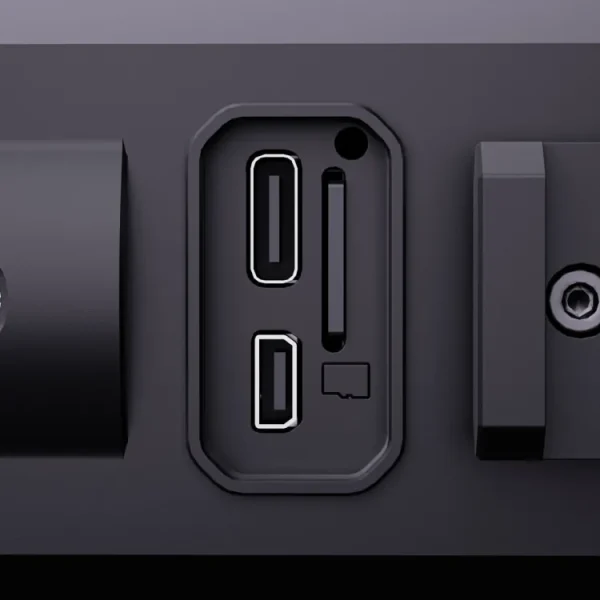

• Wi-Fi обеспечивает подключение к смартфону через приложение Atakam (Android/iOS) — для комфортного наблюдения с напарником и удаленной съемки в засидке. Micro HDMI порт предназначен для проводного подключения для обмена файлами. Прошивку можно обновлять до актуальной версии (с сайта производителя или у официальных дистрибьюторов).

Пристрелка

Выполняется по методу «1 выстрела» с «заморозкой» изображения на экране. Можно создать несколько профилей пристрелки для разных патронов/ружей, в каждом — свой профиль БК, «нулевая» дистанция, тип и цвет сетки (6 конфигураций, цвета — красный, белый, желтый, зеленый).

Управление и питание

Фокусировка объектива — барабанчиком сверху, смена фокусного расстояния — колесом на самом объективе, плюс диоптрийная подстройка окуляра. Быстрые функции, питание и настройка режимов/функций активируются кнопками. Кнопки выпуклые, тактильные, разной высоты и формы, под комфортную работу даже на ощупь в перчатках.

Съёмный аккумулятор 21700 обеспечивает до 6 часов автономной работы в тепле и с обычным набором активных функций. Есть USB-разъем для подключения пауэрбанка (для долгой работы и/или холодной зимы) и режим автовыключения для экономии заряда (и времени).

Конструкция. Эксплуатация в реальных условиях

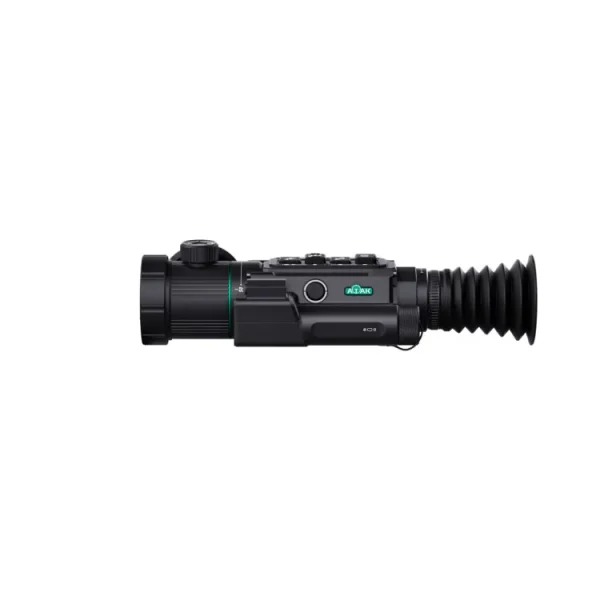

Модель комбинирует типовой дизайн корпуса (коробчатого типа) с круглым дисплеем и большим удалением выходного зрачка (100 мм) как у трубчатых теплоприцелов. Рассчитана на полевую эксплуатацию в любой сезон в большинстве регионов РФ: защищена от пыли, осадков и кратковременных погружений в воду (IP67), сохраняет работоспособность при температурах от от −30 до +55 °C. Сбоку — дополнительная планка для крепления аксессуаров (коллиматора, фонаря, блока питания).

Установка на оружие

Тепловизор выдерживает ударные нагрузки до 6000 Дж, включая калибры .223 Rem., .308 Win., .30-06 Springfield, 7×64, .300 Win. Mag. и 9.3×62.

Штатный кронштейн обеспечивает стандартную установку «из коробки» на оружие с верхней планкой Picatinny. Есть 2 проставки — для увеличения вертикального диапазона поправок.

Комплектация

• тепловизор с наглазником и крышкой объектива,
• крепление на Picatinny,
• винты (3 шт.),
• регулировочные проставки для крепления (2 шт.),
• шестигранный ключ,
• кабель USB-C,
• аккумулятор 21700,
• тканевый мешочек,
• салфетка для оптики,
• инструкция и гарантийный талон
